行程覆盖50mm,极限可修正到55mm
方形台面设计

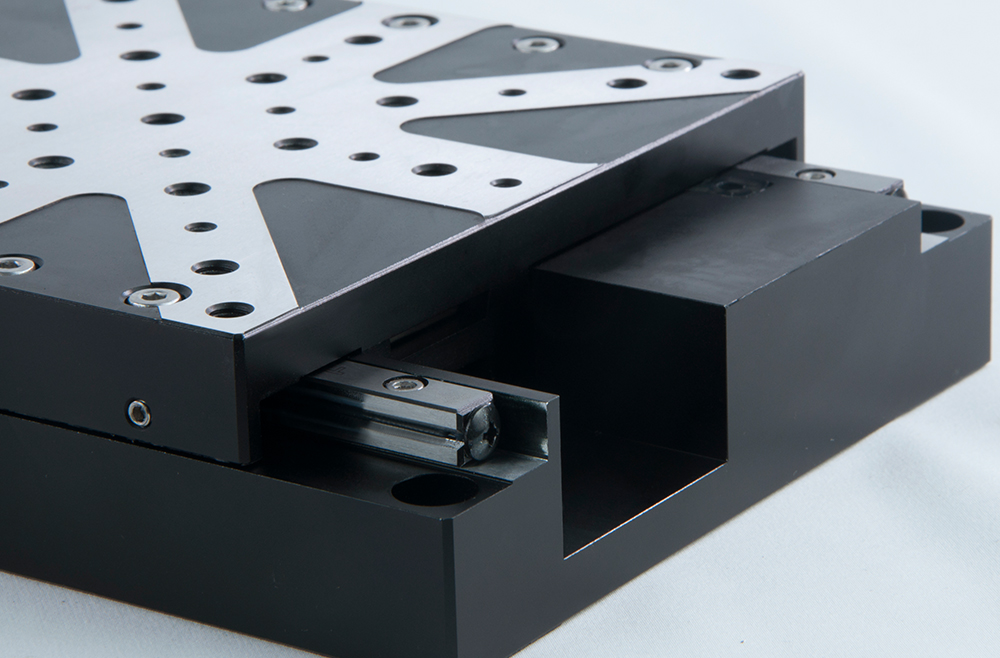

高精度G1 OR Sp级交叉滚柱导轨
超静音位移台
免费标准版SDK
高性能控制器
可选配EtherCAT总线控制
产品简介
高精度的位移控制产品，是每个光学实验室的必备，是各种高端设备关键器件。我们推出了可定制的“直线电机＋交叉滚柱导轨位移台＂，根据客户要求定制不同精度类型产品，让客户可以优化成本。本产品高精度，高承载，小体积。光栅尺有绝对值编码器版本(-HA)可供选择。
产品应用
双光子显微镜
激光打靶
显微扫描
生物三D打印
工业
医美医疗

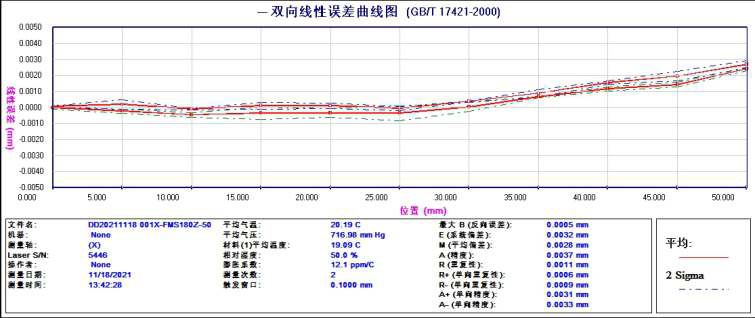

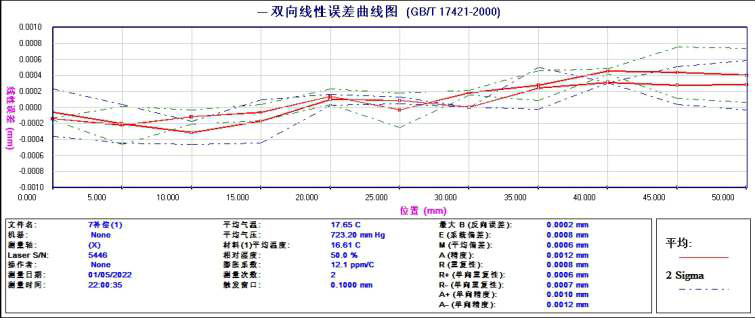

性能实测
FMSS140C-50
FMSS180C-50
接线定义

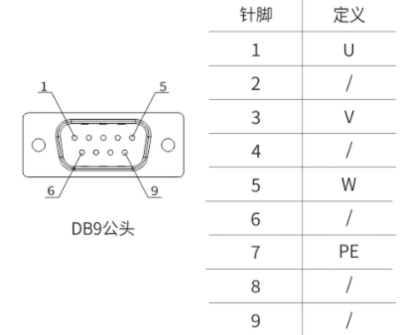

电机接⼝

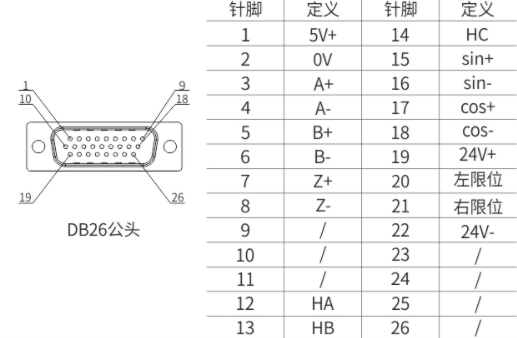

反馈接⼝

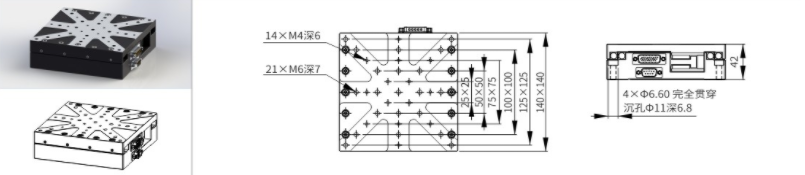

产品图纸
FMSS140C-50

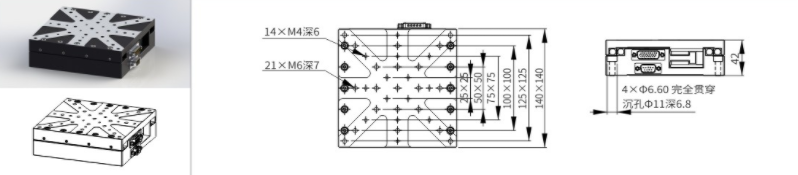

FMSS140C-50H/HA

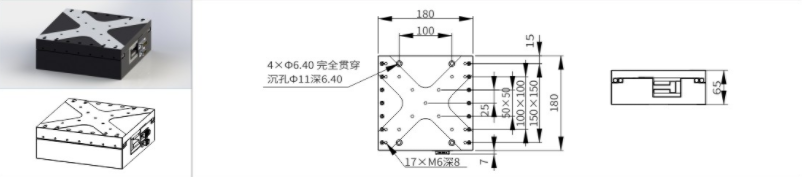

FMSS180C-50
FMSS180C-50H
产品参数
Model | FMSS140C-50 | FMSS140C-50H/HA | FMSS180C-50 | FMSS180C-50H |
⾏程(mm) | 50 | 50 | 50 | 50 |
负载(Kg) | 10 | 10 | 30 | 30 |
分辨率(μm) | 0.05 | 0.01 /0. 1(HA) | 0.05 | 0.01 |
最⼩步进量(μm) | 0.2 | 0.1 | 0.2 | 0.1 |
单向重复定位精度/保证值(μm) | ±0.3 | ±0.2 | ±0.3 | ±0.2 |
单向重复定位精度/典型值(μm) | ±0.2 | ±0.1 | ±0.2 | ±0.1 |
双向重复定位精度/保证值(μm) | ±0.6 | ±0.3 | ±0.6 | ±0.3 |
双向重复定位精度/典型值(μm) | ±0.3 | ±0.1 | ±0.3 | ±0.1 |
定位精度/保证值(μm) | ±2 | ±1 | ±2 | ±1 |
定位精度/典型值(μm) | ±1 | ±0.5 | ±1 | ±0.5 |
最⼤速度(mm/s) | 100 | 100 | 100 | 100 |
直线度(μm) | 10 | 5 | 10 | 5 |
平整度(μm) | 10 | 5 | 10 | 5 |
偏摆(arcsec) | 20 | 10 | 20 | 10 |
俯仰(arcsec) | 20 | 10 | 20 | 10 |
持续推⼒(N) | 17.6 | 17.6 | 47 | 47 |
峰值推⼒(N) | 88 | 88 | 235 | 235 |
重量(kg) | 2.1 | 2.1 | 4.1 | 4.1 |
