多次反射长光程气室定制

多次反射长光程气室定制

多次反射长光程气室应用于紫外/红外光学吸收法痕量气体检测。光束从入光口进入气室，在由两个凹面反射镜组成的光学谐振腔中完成多次反射后，由出光口出射。通过凹面反射镜的曲率和间距设置，实现不同的反射次数，获得远超过其物理尺寸的光程。

主要特点：

只有两面反射镜，结构更加紧凑、坚固；

可在相同物理尺寸条件下实现不同的光程，反射次数最多可达50次以上；

覆盖200nm~15μm的光谱范围

定制参数：

可根据需求设计入/出光口光机结构和进/出气口机械结构；

可根据需求选择反射镜、气室壁材料；

可根据需求选择特殊工艺，如耐高温、耐腐蚀、防吸附等；

可根据需求配置标准光纤接口，如SMA905接口；

可根据需求选择进/出气口分别在气室两端或气室同一端；

可根据需求设计为抽气式气室或扩散式气室；

可根据体积、气体流量和响应时间的需求优化气室设计参数；

可根据分析仪（如FTIR主机、紫外光谱仪等）结构特征，定制气室光路耦合接口和机械安装接口；

可提供与气室耦合的光路优化仿真服务。

典型设计案例

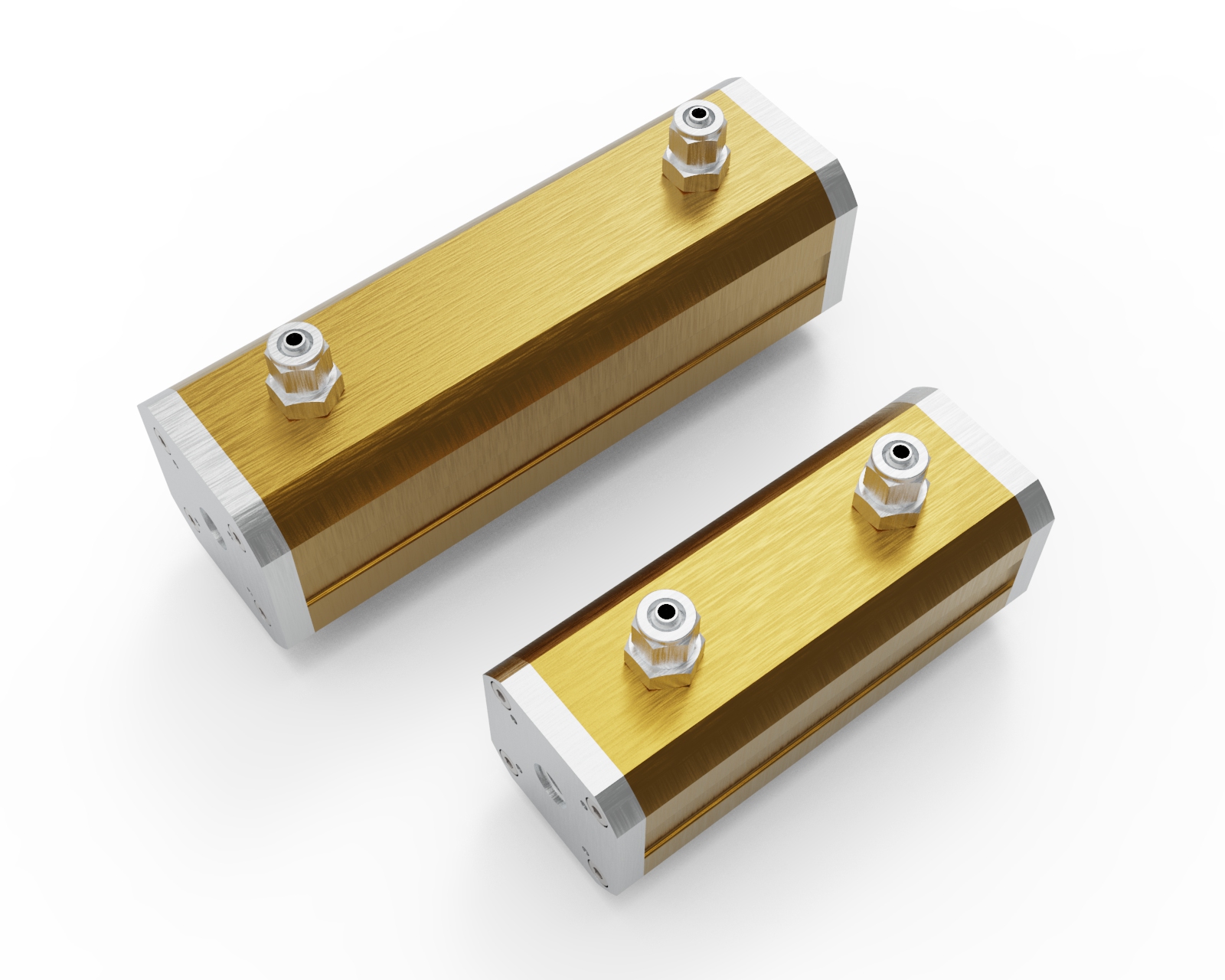

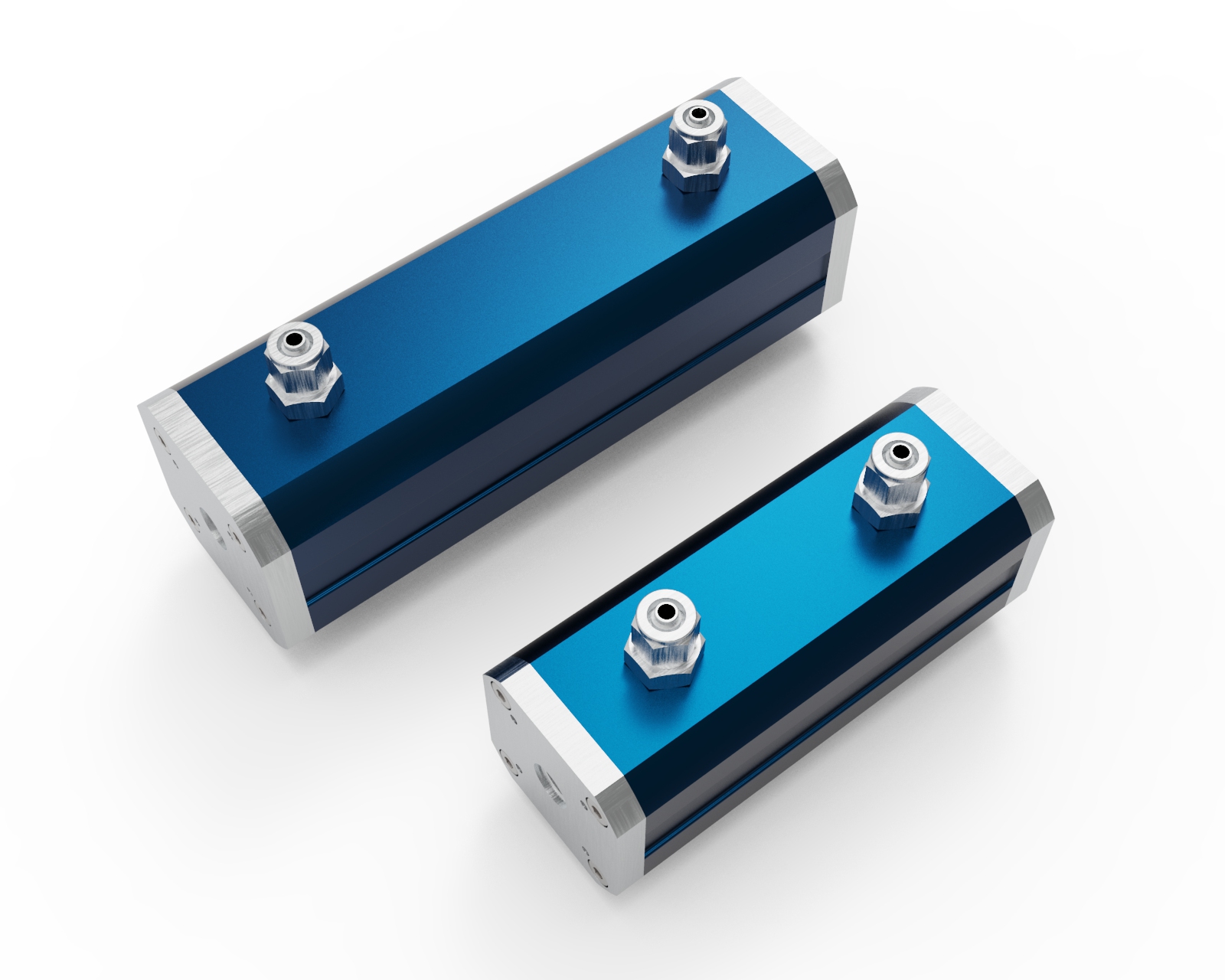

红外气室

体积：45mm×45mm×142mm / 38mm×38mm×102mm

光程：2000mm / 1000mm

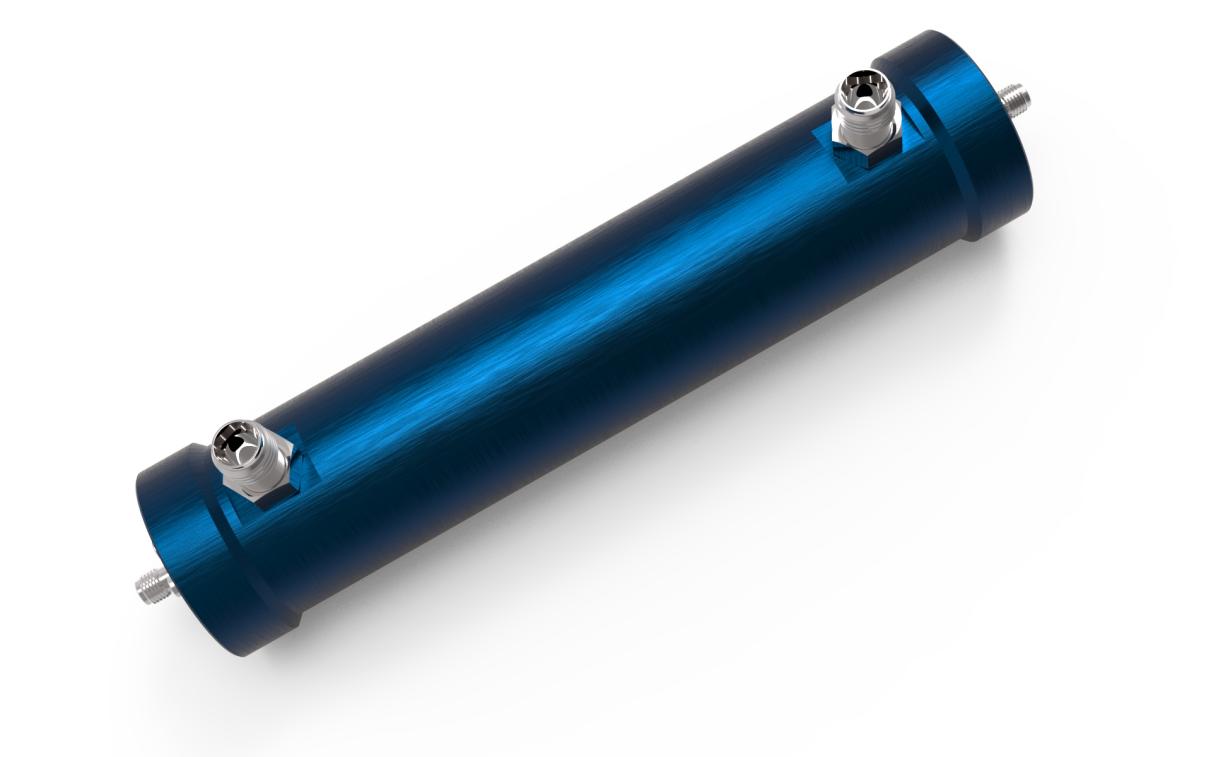

收发一体式光纤接口紫外气室

体积：φ42mm×203mm

光程：3000mm

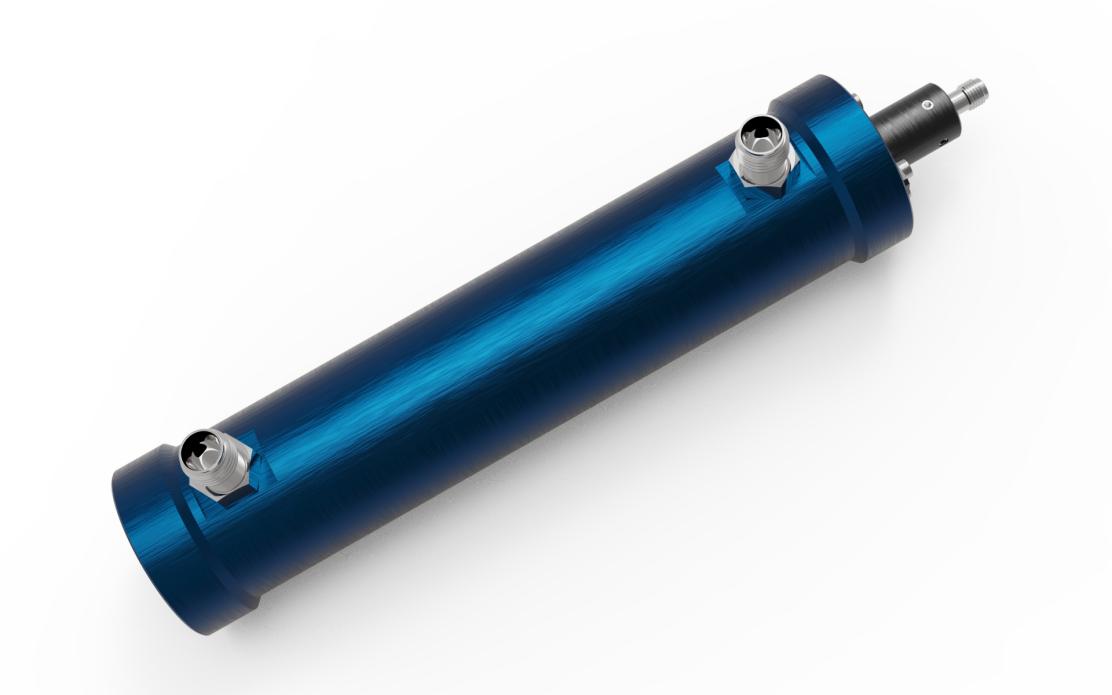

双光纤接口紫外气室

体积：φ42mm×212mm

光程：3000mm
