Ruby和Alexandrite激光器特别适用于医疗激光应用，分别在694nm和755nm工作。 LAYERTEC提供广泛的激光光学，适用于具有高激光诱发损伤阈值和长寿命的两种波长。

除了用于光学系统对准的波长的典型组合（例如694nm + 633nm）之外，LAYERTEC产品的特殊功能是与同一设备中用于医疗应用的其他常用波长的多种组合，但是来自不同的激光源（例如532nm + 694nm）。

腔镜

•反射率：使用蒸发和溅射在AOI = 0°时R> 99.8 ... R> 99.9％

•高损伤阈值（800 MW / cm2，35ns脉冲长度）

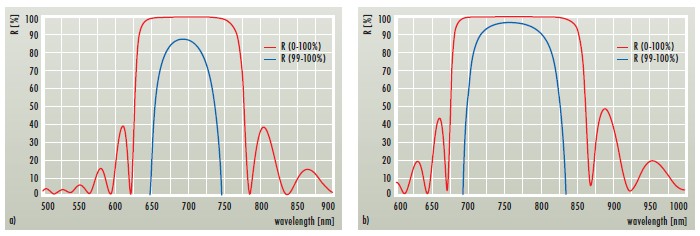

图1：694nm（a）和755nm（b）的腔镜的反射光谱

转镜

•反射率：对于随机偏振光，AOI = 45°时R> 99.5％

•集成导频激光束对准（例如在630 - 650nm）

•高损伤阈值（800 MW / cm2，35 ns脉冲长度）

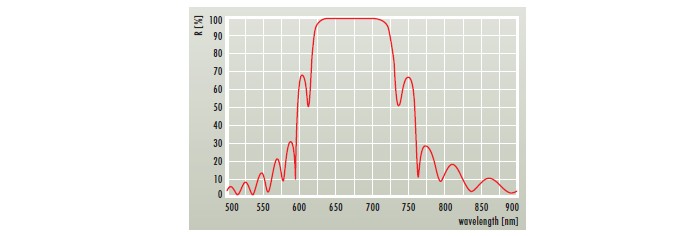

图2：694nm的转向镜与633nm的导频激光器（非偏振光）的反射光谱

梁组合

•通过溅射技术精调节反射率

•集成导频激光束对准（例如635nm）

•具有特殊设计的高性能和成本优化解决方案

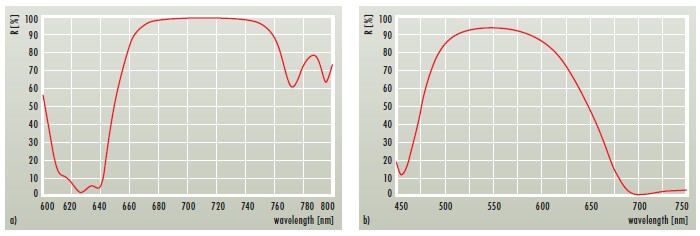

图3：694nm和633nm的特殊光束组合器的反射光谱：

a）PRr（45°，694nm）= 99.0％+ Rr（45°，633nm）<35％

b）Rr（45°，630-640nm）> 35％+ Rp（45°，694nm）<0.3％

Output Couplers and Lenses

输出耦合器和透镜

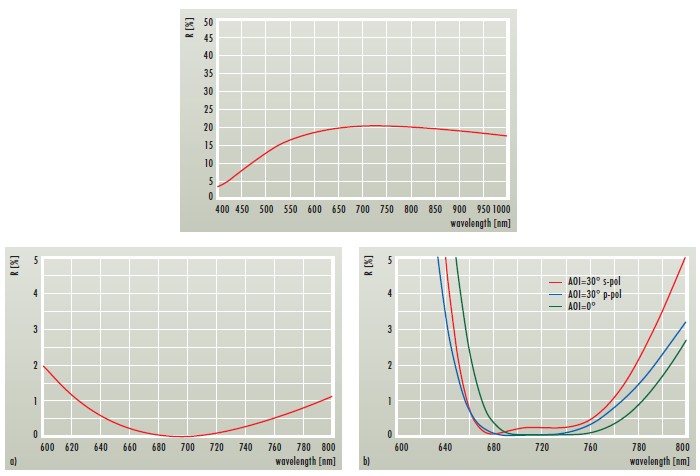

图4：694nm和755nm的AR涂层的反射光谱：a）AR（0°，694nm）<0.2％，b）AR（0°-30°，755nm）<0.5％

•具有精调节反射率的输出耦合器

•在输出耦合器的后侧以及由熔融石英制成的透镜和窗户两侧的残余反射率R <0.2％的AR涂层
